МФРЛС у витизя до двух в дивизионе. В общем - если не хотите верить, тогда будем ждать до 2017 года.

[Бармалей]

Кабанов завалили


РМ «Кабан» (96М6М) в составе многоцелевого ракетного мишенного комплекса создана на базе метеорологической ракеты для имитации баллистических целей. При стартовой массе в 330 кг (калибр 2502 мм, длина 5722 мм) и наклонном пуске ракета-мишень «Кабан» может осуществлять полет со скоростью 830-1300 м/с по баллистической траектории с максимальной высотой от 31 до 50 км на дальность 91-107 км в течение 180-220 с.

Эффективная отражающая поверхность (ЭОП) РМ «Кабан» в диапазоне волн 3-10 см составляет 0,015-1 кв.м. Мишенный комплекс с РМ «Кабан» создан Челябинским ОАО «Станкомаш» и обладает высокими имитационными возможностями. Модификация РМ 96М6 от РМ 96М6 отличается повышенной дальностью полета, 96М6-01 - отсеком светотеплового излучения, 96М6-02 – системой оптического наблюдения и 96М6-03 – системой постановки помех.

[Бармалей]

Как сообщает известный близкий к кругам министерства обороны США инсайдер Билл Герц в материале "Russia Flight Tests Anti-Satellite Missile", опубликованном 2 декабря 2015 года на веб-ресурсе freebeacon.com , Россия произвела первое успешное испытание ракеты противоспутникового перехвата перспективной системы противоракетной и противокосмической обороны "Нудоль", разрабатываемой АО "Концерн ВКО "Алмаз-Антей".

Согласно осведомленным источникам в министерстве обороны США, на которые ссылается Билл Герц, испытание указанной ракеты было осуществлено 18 ноября. Согласно этим источникам, данное испытание стало первым успешным после двух неудачных

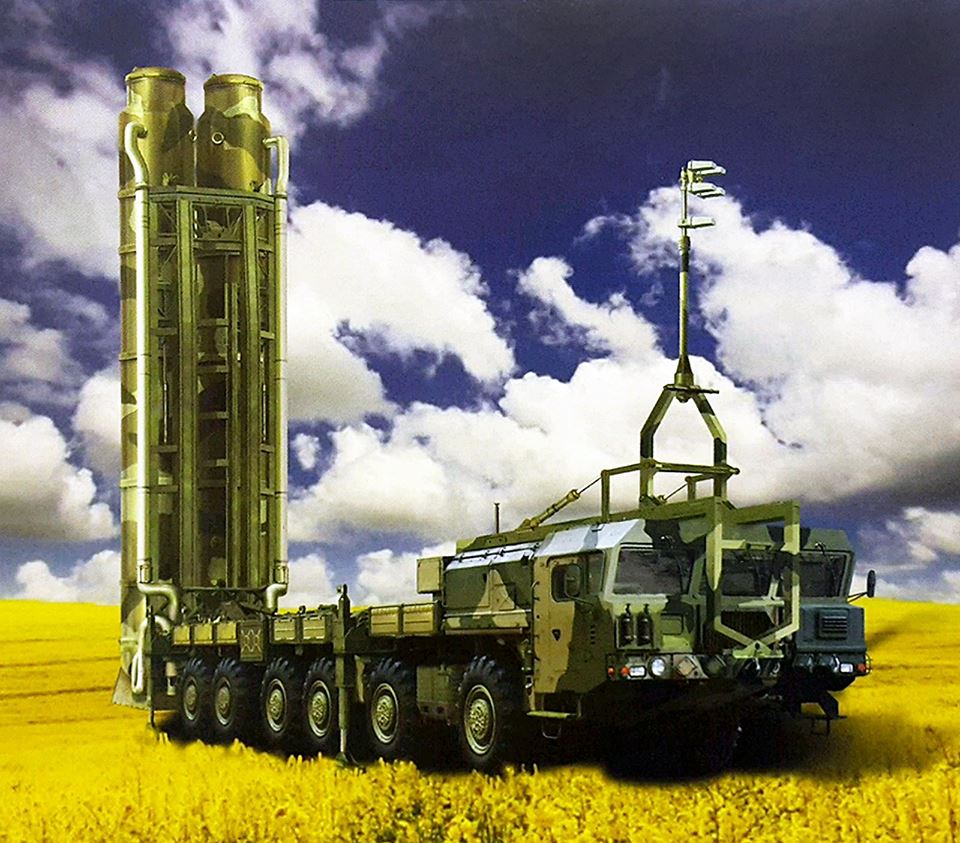

Обработанное изображение, предположительно, подвижной пусковой установки П222 дальнего эшелона (изделие 14Ц033) перспективной системы противоракетной и противокосмической обороны по теме "Нудоль" разработки АО "Концерн ВКО "Алмаз-Антей", опубликованное в корпоративном календаре Концерна ПВО (ВКО) "Алмаз-Антей" на 2015 год (с) АО "Концерн ВКО "Алмаз-Антей" (via Дмитрий Корнев / militaryrussia.ru )


Нажмите для увеличения

[Бармалей]

что скажут знатоки

[Эмден]

Воздушные мишени – вторая жизнь зенитных ракет

Практические стрельбы, нередко называемые боевыми, для средств противовоздушной обороны (ПВО) всегда были важнейшим этапом их жизненного цикла. Именно в этот период они доказывают свои боевые возможности и соответствие предъявляемым к ним требованиям по борьбе со средствами воздушного нападения (СВН). Однако в мирное время условия, максимально приближенные к реальным, могут быть созданы только на военных полигонах с использованием мишеней – аналогов существующих СВН.

Поэтому ни одно учение средств ПВО с реальными стрельбами не обходится без воздушных мишеней, имитирующих наиболее вероятные действия СВН вероятного противника. Так было и в ходе российско-белорусского учения «Щит союза-2011» (16-22 сентября), которое прошло на полигоне Ашулук (Астраханская обл.). По сообщениям в СМИ, для обозначения воздушных целей была создана сложная мишенная обстановка. Мишени-аналоги обеспечили имитацию не только полета современных пилотируемых и беспилотных СВН, но и способы их применения.

В ходе этих учений использовалось свыше 40 различных мишенных комплексов с мишенями «Кабан», «Пищаль», «Армавир», «Рейс», Е-95, «Дань», «Саман» и др., часть из которых («Синица», «Стриж», «Пищаль», «Кабан», «Армавир») по своим характеристикам не имеют зарубежных аналогов.



В качестве мишеней для средств ПВО всегда использовались или специально созданные, или, как правило, доработанные до соответствующих требований существующие образцы вооружения. Целесообразность использования второго пути очевидна по целому ряду причин. В первую очередь, это экономия значительных средств, необходимых для безопасного хранения устаревших изделий и их последующей утилизации.



Поэтому использование управляемых ракет, особенно зенитных (ЗУР), несомненно, лучший способ решения этого вопроса. Этому способствует также и то, что ЗУР, в силу своего основного предназначения, имеют высокие скорости полета и могут осуществлять управляемый (по командам) или самостоятельный (по программе) полет, имитируя различные типы современных СВН и тактику их применения. Использование мишеней, созданных на базе ЗУР способствует и более эффективной боевой подготовке личного состава противовоздушной обороны, высшей формой которой являются учения с практическими стрельбами по реальным мишеням – аналогам современных СВН.

Таким образом, использование устаревших ЗУР в качестве воздушных мишеней для современных средств ПВО, оправдано и эффективно, что неоднократно подтвердили боевые стрельбы на специализированных зенитных и других полигонах. Поэтому недоуменные высказывания в СМИ по поводу планируемого использования ЗУР зенитной ракетной системы С-300П, -ПТ, снимаемой с вооружения, в качестве мишеней для средств ПВО не имеют под собой основания. Наоборот, это следует приветствовать и рассматривать как наиболее эффективный способ использования ЗУР, отслуживших свой срок эксплуатации. Что же представляют собой указанные выше мишени для средств ПВО и в чем их особенность?

[Эмден]

РМ «Кабан» (96М6М) в составе многоцелевого ракетного мишенного комплекса создана на базе метеорологической ракеты для имитации баллистических целей. При стартовой массе в 330 кг (калибр 2502 мм, длина 5722 мм) и наклонном пуске ракета-мишень «Кабан» может осуществлять полет со скоростью 830-1300 м/с по баллистической траектории с максимальной высотой от 31 до 50 км на дальность 91-107 км в течение 180-220 с.

Эффективная отражающая поверхность (ЭОП) РМ «Кабан» в диапазоне волн 3-10 см составляет 0,015-1 кв.м. Мишенный комплекс с РМ «Кабан» создан Челябинским ОАО «Станкомаш» и обладает высокими имитационными возможностями. Модификация РМ 96М6 от РМ 96М6 отличается повышенной дальностью полета, 96М6-01 - отсеком светотеплового излучения, 96М6-02 – системой оптического наблюдения и 96М6-03 – системой постановки помех.



РМ типа «Пищаль» предназначена для имитации полета и характеристик СВН противника типа управляемых ракет СРЭМ, «Томагавк», Харм, «Мартель» и др. воздушных целей. Двухступенчатая твердотопливная мишень массой 944-955 кг (длина 5,948 м) способна осуществлять полет по одной из семи программных (баллистических) траекторий со скоростью 150-900 м/с в диапазоне дальностей 12-30 (до 90) км и высот 0,2-9,0 (до 35) км в течение до 90 (180) с.

Мишень оснащена системой самоликвидации и имеет ЭПР в пределах до 0,3 кв.м. Мишень создана Вятским машиностроительным предприятием «Авитек» (г Киров) на базе ЗУР 5В27 зенитного ракетного комплекса (ЗРК) С-125 «Печора» (SA-3, Goa).



РМ-75 «Армавир» в составе мишенного комплекса «Лиса-М» предназначена для имитации современных и перспективных воздушных целей. При стартовой массе 2350 кг и ЭПР 0,5 кв.м (1,9 кв.м. - с линзой Люнеберга) мишень может осуществлять полет на высотах 0,05-20 км со скоростями от 200-700 до 350-1200 км/ч. на дальность до 40-100 км в течение 70-140 с.

Создана московским НПО «Молния» на базе снятых с эксплуатации ЗУР (5Я23) зенитного комплекса С-75 (SA-2, Guideline) и может выполняться в двух вариантах - маловысотная РМ-75МВ и высотная РМ-75В. Наклонный пуск мишени осуществляется доработанной штатной наземной пусковой установкой. Мишень оснащена системой самоликвидации.



РМ «Саман» в составе мишенного комплекса 9Ф691 «Саман» предназначена для имитации полета самолетов, крылатых ракет, дистанционно-пилотируемых летательных аппаратов и элементов высокоточного оружия на предельно малых, малых и средних высотах.

При стартовой массе около 124 кг (длина 2899-3158 мм) и скорости полета 150-550 м/с РМ «Саман» может имитировать управляемый полет аэродинамических (баллистических) целей на дальности до 22 (до 14) км и высотах 0,05-13 км с ЭПР 0,35-1,03 кв.м в течение до 110 с. по неограниченному числу траекторий. Мишень создана путем доработки негарантийных ЗУР зенитного комплекса «Оса-АК» и «Оса-АКМ» (SA-8, Gecko) Вятским машиностроительным предприятием «Авитек» (г Киров).



РМ семейства «Стриж» предназначены для имитации отражающей поверхности и характеристик полета существующих и перспективных средств воздушного нападения, в т.ч. низколетящих (самолетов, крылатых ракет, баллистических ракет, гиперзвуковых летательных аппаратов).

При стартовой массе 4125,6 кг (длина 12856 мм) мишень, в зависимости от варианта исполнения, может имитировать воздушные цели с максимальной скоростью полета 150-3000 м/с на высотах от 50 м до 65 км и дальностях до 1000 км с ЭПР от 0,3 до 2,0 кв.м. Мишени оснащены системой самоликвидации. Созданы НПО «Молния» (Москва) на базе ЗУР 5Я25 и 5Я24 зенитной ракетной системы С-25М.



РМ семейства «Синица» служат для имитации полета и характеристик современных и перспективных СВН. Созданы на базе ЗУР 20ДСУ («Синица-1», «Синица-2») и 5Я23 («Синица-23», «Коршун») ЗРК С-75. При стартовой массе свыше 700 кг, в зависимости от типа, мишень может осуществлять полет со скоростью 500-1200 м/с на высотах 0,08-30 км и дальностях 29-120 км в течение 43-180 с. ЭПР мишени, оснащенной системой самоликвидации, может быть в пределах от 0,1 до 0,9 кв.м. Наклонный пуск РМ семейства «Синица» осуществляется с использованием штатного доработанного наземного оборудования ЗРК С-75МЗ.



Беспилотный самолет-мишень «Рейс» (М-143, ВР-3ВМ) предназначен для имитации полета аэродинамических, в т.ч. и крылатых ракет, воздушных целей. (М-143 (ВР-3ВМ). Создан на базе разведывательного комплекса с беспилотным радиоуправляемым летательным аппаратом.

Мишень массой 1230 кг способна осуществлять полет по траектории с крейсерской скоростью 950 км/ч на дальность до 180 км в течение 13 мин. на высотах от 10 до 1000 м.



Малоразмерная воздушная мишень Е-95 (в составе комплекса) предназначена для имитации дозвуковых дистанционно-пилотируемых летательных аппаратов, крылатых ракет, планирующих авиабомб, вертолетов и самолетов штурмовой авиации. При стартовой массе 60 кг (длина 2,1 м, размах крыла 2,4 м) и скорости полета 380-410 км/ч мишень может осуществлять полет по программе в течение 22-40 мин. на дальность до 200 км в диапазоне высот 200-3000 м.

Собственная ЭПР мишени 0,15, с уголковым отражателем – 1-1,5 и с линзой Люнеберга – 7,5 кв.м. В течение не более часа может быть подготовлена к повторному применению. Представляет собой специально созданную ЗАО «Эникс» (г. Казань) воздушную мишень много разового использования.



Комплекс воздушной мишени «Дань» на базе самолета-мишени «Дань» многократного использования (до 10 раз) имитирует полет крылатых ракет и дозвуковых самолетов тактической авиации. Пуск мишени с турбореактивным двигателем осуществляется с пусковой установки при помощи стартового порохового ускорителя, посадка – с использованием парашюта на пневматические резинотканные амортизаторы. В полете (по программе или радиокомандам) «Дань» может совершать маневры в вертикальной («кабрирование», «пикирование») и горизонтальной («змейка») плоскостях.



При взлетной массе 395 кг мишень может лететь со скоростью 300-710 км/час в диапазоне высот 50-9000 м в течение до 40 мин. с максимальными перегрузками от +9 до -3 единиц. При установке специальных устройств (линзы Люнеберга) ЭПР мишени в диапазоне длин волн (10,8-3,2 см) составляет 1,4-3,6 кв. м, без них – 0,22-0,1 при возможности уменьшения до 0,1-0,04. В качестве источника ИК- излучения используется трассер с временем горения 30-60 с. Создана ОКБ «Сокол» (г. Казань).

Таким образом, использование ЗУР, эксплуатация которых по прямому предназначению в силу различных причин невозможна, в качестве воздушных мишеней – оправдано экономически и является самым эффективным способом завершения их жизненного цикла по целому ряду

[Эмден]

Цитата (Бармалей @ Дек 5 2015, 21:07)

что скажут знатоки

Система противоракетной обороны Москвы А-135 ("Амур")

[Бармалей]

Россия в 2015 году развернула в Арктике два полка С-400
Источник: http://tass.ru/armiya-i-opk/2507179

САНКТ-ПЕТЕРБУРГ, 8 декабря. /ТАСС/. Россия в этом году сформировала и развернула в Арктике два отдельных зенитных ракетных полка, оснащенных системами С-400 "Триумф", сообщил ТАСС источник в Генштабе.

"В текущем году сформированы и развернуты на архипелаге Новая Земля и в якутском населенном пункте Тикси два полка С-400", - сказал собеседник агентства в рамках пятого международного форума "Арктика: настоящее и будущее".

[Бармалей]

ЭЛЬ-КУВЕЙТ, 9 дек – РИА Новости. Государственные испытания новейшего зенитно-ракетного комплекса малой дальности "Сосна" стартуют в самом начале 2016 года, с тем чтобы к середине года представить комплекс Минобороны РФ, сообщил РИА Новости в среду в Эль-Кувейте замдиректора КБточмаш (разработчика комплекса) Сергей Игнатов.
"Госиспытания начинаются уже в начале 2016 года. Мы должны представитель этот комплекс Минобороны к середине года. Потом рассчитываем заключить контракт с военным ведомством", — сказал Игнатов.
По его словам, комплекс разработан по техническому заданию Минобороны, его главное отличие в увеличенной вдвое по сравнению с аналогом, комплексом "Стрела", дальности поражения цели — с 5 до 10 километров.

[Zixx]

Це моя последняя стрельба. Правда в качестве проверяющего). За месяц до дембеля.

[Мамаша Кураж]

Вопрос есть по ПВО.

В ЗРК Хок есть обзорная импульсная РЛС для больших и средних дистанций и непрерывная для малых дистанций. Есть РЛС подсветки которая еще и держит управление ракетой до сближения той с целью до расстояния захвата ГСН цели. Есть радио дальномер для работы в условиях помех. Он чо не чувствителен к помехам?
Т е тут обнаружение цели и ее поражение в одном флаконе. А вот так ли было в СА ранее ведь тогда были радиотехнические войска+ дивизионы ЗРК. Видно я чего не понимаю. Как там это было?

[Вуду]

Цитата (дочка @ Вчера, 22:54)

В ЗРК Хок есть обзорная импульсная РЛС для больших и средних дистанций и непрерывная для малых дистанций. Есть РЛС подсветки которая еще и держит управление ракетой до сближения той с целью до расстояния захвата ГСН цели. Есть радио дальномер для работы в условиях помех. Он чо не чувствителен к помехам?
Т е тут обнаружение цели и ее поражение в одном флаконе. А вот так ли было в СА ранее ведь тогда были радиотехнические войска+ дивизионы ЗРК. Видно я чего не понимаю. Как там это было?

- Вот так:
http://pvo.guns.ru/other/usa/hawk/index1.htm
Радиолокационный дальномер AN/MPQ-51 является импульсной РЛС, работающей в диапазоне частот 17,5-25 ГГц, что позволяет осуществлять измерение дальности до цели и обеспечение этой информацией РЛС подсветки в условиях подавления последней активными помехами.

Он работает на длинах волн 1.7-1.2 см, поэтому станции помех, работающие в основном против 3-х сантиметрового диапазона, его не подавляют. Российские станции групповых активных помех того времени этот диапазон не закрывали, даже ALQ-99 ставила помехи только до 18 ГГц, т.е. до 1.67 см.
http://commi.narod.ru/txt/1995/0902.htm

[ikalugin]

http://ria.ru/defense_safety/20151211/1340323272.html
ВС РФ скоро могут получить первые опытные образцы С-500

[Бармалей]

ВКС РФ получили новый полковой комплект С-400 Оригинал новости RT на русском: https://russian.rt.com/article/140295
Источник: https://russian.rt.com/article/140295

Соединение противовоздушной обороны Воздушно-космических сил России, дислоцированное в Подмосковье, получило новый полковой комплект зенитной ракетной системы С-400 «Триумф». Об этом сообщили в Управлении пресс-службы и информации Минобороны РФ.

[Бармалей]

Новая ракета полностью реализует возможности С-400
Источник: http://ria.ru/defense_safety/20160103/1353774473.html

Новая ракета повышенной дальности для российской зенитной ракетной системы С-400 "Триумф", испытания которой находятся на завершающей стадии, позволит полностью реализовать возможности этой системы, сообщил РИА Новости источник в военно-промышленном комплексе.

[jrg]

Строящийся в Нижнем Новгороде завод концерна воздушно-космической обороны «Алмаз-Антей» будет введен в эксплуатацию в конце февраля 2016 года. Об этом на встрече с президентом Владимиром Путиным заявил губернатор Нижегородской области Валерий Шанцев, передает РИА Новости.


20 февраля вице-премьер российского правительства Дмитрий Рогозин открыл в Кирове новый оборонный завод АО «Кировское машиностроительное предприятие», входящий в состав Концерна ВКО «Алмаз-Антей», отметив, что Россия движется по пути создания нового поколения вооружений и военной техники для воздушно-космической обороны.


http://b-m.info/novosti/dmitriy_rogozin_ot...zavod_v_kirove/

[ink]

В Кирове завод кстати не очень большой. По сравнению с Нижним. Вот там отгрохали так отгрохали заводище.

Надеюсь не будет как с многострадальным Климовым.

[simuil]

Смертоносный ЗРК С-500: готов к войне на высоте 200 километров

В ближайшем будущем на вооружение российской армии могут поступить первые образцы новой зенитно-ракетной системы С-500 концерна «Алмаз-Антей». Одновременно продолжаются испытания современного комплекса С-350 «Витязь», который со временем придет на смену системам ПВО С-300ПС.

«Мы ожидаем, что скоро в войска будут поставлены первые образцы зенитно-ракетной системы С-500», — заявил телеканалу «Россия 24» командующий войсками ПВО воздушно-космических сил России генерал-лейтенант Виктор Гуменный, о чем сообщило агентство ТАСС.

Новый комплекс, который займет верхний ярус эшелонированной единой системы противовоздушной обороны России, сможет вести борьбу с целями на высотах около 200 километров. Это значит, что С-500 сможет поражать приближающиеся баллистические ракеты противника на дальности 640 километров. Первый полк новых зенитно-ракетных систем будет защищать Москву и центральную часть России.

Ожидается, что С-500 сможет обнаружить и одновременно поразить до 10-ти головных частей баллистических ракет, летящих на скорости до семи километров в секунду. Кроме того, данная система оснащена ракетами-перехватчиками с активной радиолокационной головкой самонаведения, в чем заключается ее сходство с системой THAAD (противоракетный комплекс подвижного наземного базирования для высотного заатмосферного перехвата ракет средней дальности) компании Lockheed Martin.

Как и все современные системы ПВО России, С-500 должна быть высокомобильной и иметь целую сеть РЛС, обеспечивающих перехват и наведение на цель на больших расстояниях. В ней будет использоваться РЛС боевого управления 91Н6А(М), модифицированная РЛС обнаружения и захвата целей 96Л6-ЦП, а также новые многорежимные противоракетные радары76Т6 и 77Т6, о чем сообщает издание Missile Threat институтов Джорджа Маршалла и Клермонта.

Между тем, в российских вооруженных силах уже проводятся испытания мобильного комплекса ПВО и ПРО С-350 «Витязь». Эта новая система придет на смену более старым С-300ПС и станет дополнением к комплексам типа «Бук-М3», С-300ВМ4, С-400 и С-500.

«Испытания зенитно-ракетного комплекса С-350 „Витязь“ продолжаются, — сказал Гуменный. — Первые пуски прошли успешно, система подтвердила свои характеристики и будет широко использоваться для замены зенитно-ракетного комплекса С-300ПС».

С-350 оснащен РЛС с электронным сканированием ФАР и новой машиной боевого управления. Обычно в состав комплекса входит машина управления, две РЛС и восемь пусковых установок. В комплексе С-350 используются те же самые ракеты с активной радиолокационной головкой самонаведения, что и у С-400, которые могут поражать цели на удалении 120 километров и на высоте около 30-ти километров. Комплекс способен вести борьбу с 16 целями одновременно, имея в комплекте 32 ракеты.

Русские намерены связать воедино С-500 и другие такие комплексы, как С-400, С-300ВМ4, С-350 и прочие, создав единую интегрированную сеть ПВО. Как отметил один отраслевой эксперт из США, хотя российский военно-промышленный сектор очень сильно пострадал в результате распада Советского Союза, Москва каким-то образом сумела продолжить разработку современных систем противовоздушной обороны, сохранив в основном их боевые возможности. Некоторые образцы этих новых систем настолько совершенны, что многие американские военачальники опасаются, что даже такие самолеты-невидимки, как F-22, F-35 и В-2, столкнутся с проблемами при их преодолении.

http://www.nationalinterest.org/blog/russi...ar-660000-16028

[Rurouni]

Цитата (simuil @ Май 4 2016, 15:00)

Ожидается, что С-500 сможет обнаружить и одновременно поразить до 10-ти головных частей баллистических ракет, летящих на скорости до семи километров в секунду. Кроме того, данная система оснащена ракетами-перехватчиками с активной радиолокационной головкой самонаведения, в чем заключается ее сходство с системой THAAD (противоракетный комплекс подвижного наземного базирования для высотного заатмосферного перехвата ракет средней дальности) компании Lockheed Martin.

У THAAD другая ГСН - неохлаждаемая биспектральная ИК.
Если правду пишут про АРЛГСН, значит наши не пошли по пути кинетического перехвата, что безусловно радует. Направленные микрокумулятивные элементы все же поэффективнее будут и допускают бОльший терминальный промах.

10 одновременно перехватываемых БЧ летящих со скоростью 7км/с - это очень крутая заявка. Темп обновления информации должен быть в несколько раз выше, чем в существующих системах. Не знаю какое конкретно для этого решение используется, в голову приходит только отдельная секторная РЛС под противоракетные задачи (возможно даже две).

[jrg]

Согласно информации Washington Free Beacon, ссылающегося на источники в Пентагоне, ракета «Нудоль» была запущена с космодрома Плесецк. Запуск отслеживался американскими спутниками-шпионами, которые подтвердили, что испытания прошли успешно.
http://www.vz.ru/news/2016/5/27/813060.html
