UAV, Беспилотные летательные аппараты

[Agapit]

на основе учебно-тренировочного самолета СР-10.

разрабатывается беспилотник

[Agapit]

Цитата (Олег @ Фев 28 2021, 16:56)

[fahed]

Цитата (slab105 @ Фев 26 2021, 17:00)

лять. Только Фахеду это не показывайте, а? А то будет писать "турецкая военная промышленность СКОРО освоит выпуск первого в мире и неимеющегоаналогов боевого беспилотного электрического вертолета!"

Пока вы слоупочили, Фахед уже его выложил в теме про ВПК Турции. Вангую, когда турецкие космические корабли будут бороздить космос, ты все еще будешь готовиться к штурму Золотого Рога и боям против янычарской пехоты

[Agapit]

Авиакомпания Boeing и Королевские ВВС Австралии (RAAF) заявили во вторник, что завершили первые летные испытания беспилотного истребителя Loyal Wingman, предназначенного для работы в комплексе с пилотируемыми самолетами в качестве ведомого.

Фото декабрьской пробежки

[Agapit]

Arrow - сверхзвуковой БЛА, разработанный Kelley Aerospace (Сингапур). Опытная модель в масштабе 1/4 пройдет летные испытания в начале 2021 года.
Заявлен, как первый в мире сверхзвуковой БПЛА, который раздвигает границы с современной системой управления роем и автономной логикой воздушного полета
Фирма заявляет, что уже получила 100 «предварительных заказов»

[Rurouni]

Цитата (валерий @ Фев 27 2021, 19:49)

Движки пошли уже ссылка не вставляется, если есть интерес скопируй и вбей в поисковик. https://военное.рф/2020/%D0%91%D0%BF%D0%BB%D0%B08/

В этой ссылке как раз описываются проблемы с движками и то, что это не свои движки, а минимальная допилка ротаксов.

[wowka]

Цитата (Agapit @ Вчера, 09:13)

Авиакомпания Boeing и Королевские ВВС Австралии (RAAF) заявили во вторник, что завершили первые летные испытания беспилотного истребителя Loyal Wingman, предназначенного для работы в комплексе с пилотируемыми самолетами в качестве ведомого.

[slab105]

Цитата (fahed @ Мар 1 2021, 10:52)

Пока вы слоупочили,  Фахед уже его выложил в теме про ВПК Турции.  Вангую, когда турецкие космические корабли будут бороздить космос, ты все еще будешь готовиться к штурму Золотого Рога и боям против янычарской пехоты

Мелко замахиваешься! Надо говорить "бороздить просторы Вселенной", а не какого то там вашего сраного космоса! Именно так, по янычарски!

[Agapit]

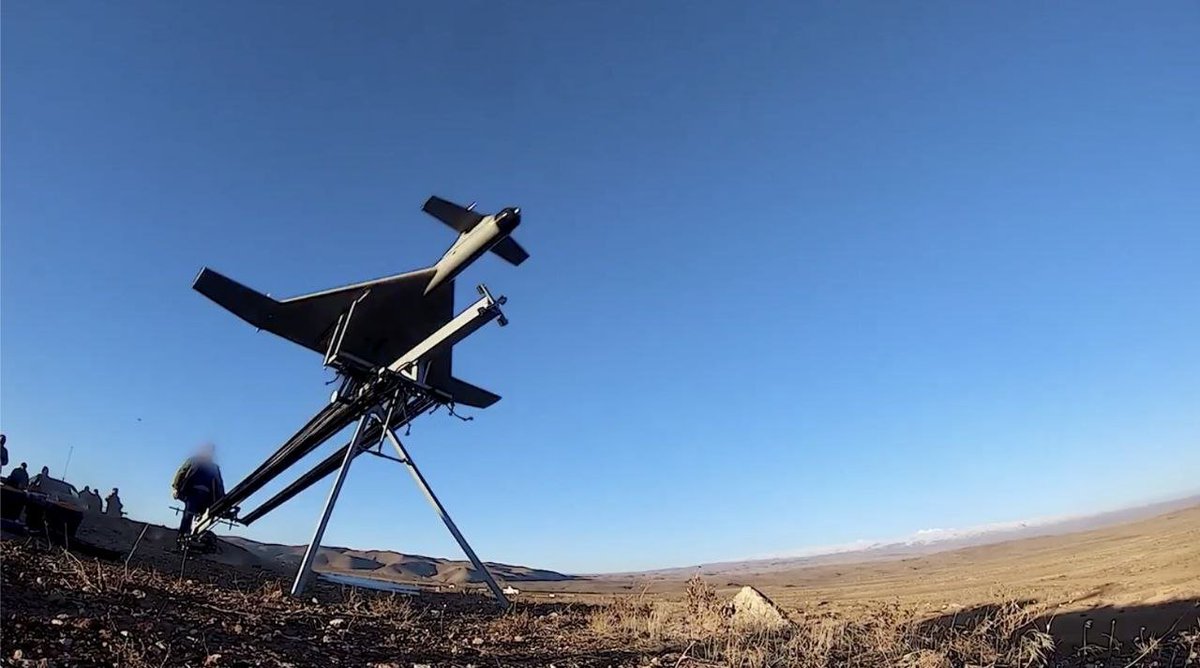

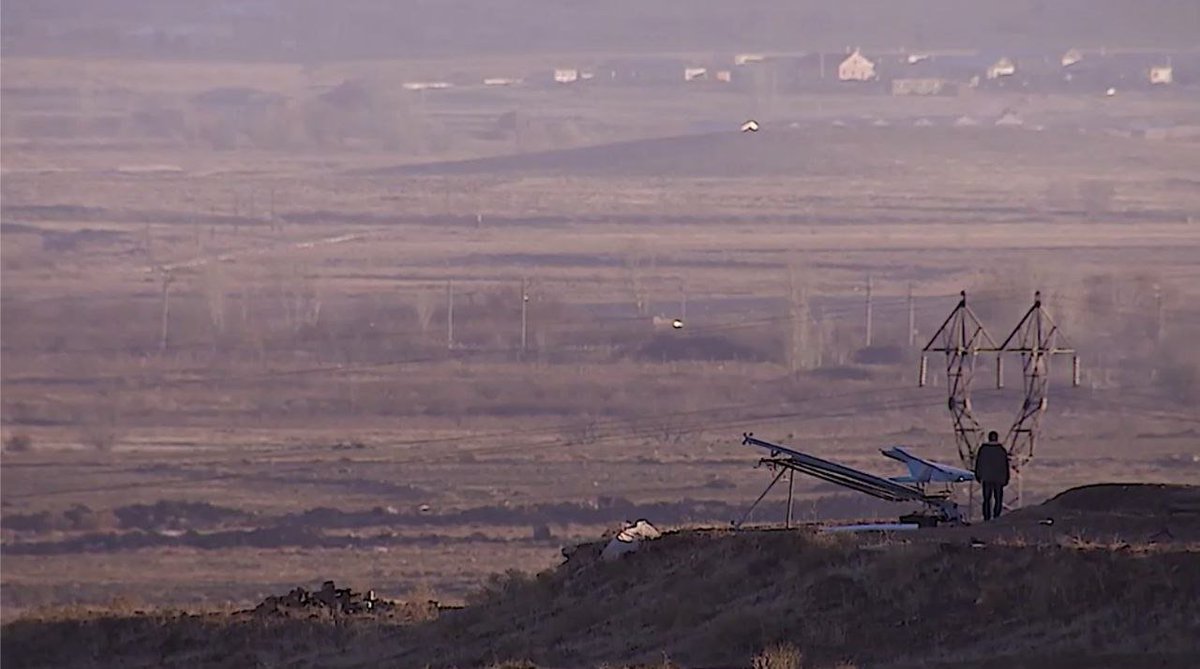

Армянский Хароп
Заявлено: Вес: 35 кг Размах крыла: 2,88 м Дальность действия: 500 км. Потолок: 4 км. Полезная нагрузка: 10-12 кг.



Дотошные фанаты армянской авиации о заявленных характеристиках
https://vk.com/milinfolive?w=wall-123538639_1789065

[Показать/Скрыть]

Из найденных фото удалось идентифицировать моторчик компании Hacker Brushless Motors (Германия) серии Q80. (см. рис.1) На самом деле данная серия двигателей варьируется по мощности от 2.8 до 7 кВт.

Мы решили взять максимально мощный мотор из этой серии (Q80-6L V2) и пойти в дальнейших расчетах именно от этой модели.
Первое на что мы натолкнулись, это описания в интернет-магазинах, что данный мотор весьма бодр и хорош, но предназначен для моделей с общим весом (взлетной массой) ДО 20 кг. У "армянского Харопа" указан вес 35 кг. Уже перелимит на 15 кг. Едем дальше...

На сайте производителя нашли программу, где можно подробно посчитать возможности данного двигателя, так и подобрать оптимальный вариант. (см.рис.2). В данной программе мы указали свои "хотелки" по общему весу БПЛА и указали двигатель Q80-6L V2. Программа заматерилась и покрутила пальцем у виска, мол для того, чтобы таскать тушу в 35 кг надо бы моторчик посильней- киловатт в 13 (12983.3 Вт если быть точным), а у вас Q80-6L V2, который выдает максимум 7 кВт и то, в таком режиме он сдюжит секунд 15.
Вердикт программы был непоколебим- такой двигатель не может таскать тушу в 35 кг.

А что у нас с дальностью полета?

Как бы вам сказать помягче, чтобы не задеть чьи-то чувства...
Для того, чтобы понять насколько армянские ученные "приукрасили" характеристики по дальности полета, мы с вами тоже чуток пофантазируем.

Упустим из виду "мелочи", что двигатель не подходит под указанную массу в характеристиках БПЛА (35 кг). Представим, что армянские ученные, каким-то образом "выжали" из моторчика вдвое больше мощности...

А ведь моторчик надо чем-то кормить. Чем и как, смотрим на рис.3
Возьмем по максимуму- смешанное полетное время 23.9 минут., при этом вес АКБ составляет 22848 г, а если сюда плюсануть моторчик и контроллер управления двигателем, то вес составит 26997 г (вес ВМГ). 27 кг- акб, моторчик, пропеллер, контроллер. 27 килограмм сопутствующего веса необходимо для того, чтобы покрутить моторчик 24 минуты! Мы помним что вся масса БПЛА 35 кг. В остатке (35-27) остается 8 кг. ВОСЕМЬ(!) килограмм, в которые нужно уместить 10-12 кг полезной нагрузки, вес самого БПЛА и обвесов в виде оптических систем, аппаратуры управления, автопилота и прочего (кстати это тоже надо от чего-то питать). Ну да Бог с ней, с этой мелочью- Армяне хитрые, и законы физики обхитрят...

А по дальности-то чо? Давайте прикинем... смотрим рис.4 и находим там максимальную скорость, которую может развить БПЛА весом в 35 кг.
151 км\ч может развить (в сферическом вакууме разумеется) данный БПЛА.
Из предыдущего абзаца мы видим, что АКБ хватает на 24 минуты. Какое расстояние пролетит БПЛА, если будет лететь с максимальной скоростью в 151 км\ч? Ответ: 60400 метров. Чуть более 60 км, сможет пролететь армянский БПЛА, при условии, если армяне убедят моторчик работать в две мощности и обхитрят законы физики.

Для того, чтобы пролететь на армянском БПЛА 60 км нужно почти 23 кг аккумуляторов. Но ведь он летает 500 км! Ну ок... (500:60)х23=191,6 кг аккумуляторов.

Подытожим
Армянские ученные настолько суровы, что:
- заставили работать двигатель на двойной мощности.
- Впихнули в БПЛА весом 35 кг 191 кг аккумуляторов, 10-12 килограмм взрывчатки, кучу авионики и заставили летать эту адскую птичку на 500 км.
- Обхитрили все законы физики.
- Армяне просто поделили на 0 всю индустрию БПЛАстроения.

Если без шуток- данный БПЛА не весит 35 кг, и не летает на 500 км. Более реальные характеристики таковы (на глазок): Дальность 6-8 км, забрасываемый вес (ВВ) 1-1,5 кг. (это по самым смелым подсчетам). Почему Хароп летает аж на тыщу км, а армянский не может хотя бы на 500 км? Потому-что в Харопе ДВС, а в армянском косплее стоит электродрыгатель, который потребляет внушительное количество электроэнергии и требует достаточно много АКБ на борту.

P\S
Не исключено, что при расчете в программе производителя были допущены огрехи и неточности, что координально-ошибочно повлияло на расчет в целом. Объективности ради, выкладываем ссылку на калькулятор электродвигателей: https://ecalc.ch/motorcalc.php
Кто знает... быть может, кто-то докажет с помощью этого сервиса, что данный двигатель способен таскать 35 кг на 500 километров.

[Полес]

Цитата (Fencer @ Фев 26 2021, 05:48)

Беспилотный вертолёт гражданского назначения https://scientificrussia.ru/news/bespilotny...go-naznacheniya

[Agapit]

[Геб]

Цитата (slab105 @ Мар 3 2021, 18:21)

Мелко замахиваешься! Надо говорить "бороздить просторы Вселенной", а не какого то там вашего сраного космоса! Именно так, по янычарски!

Скрытый текст

Для просмотра этого блока необходима регистрация

[sulik]

Просто огромный для этого формата репортаж про беспилотов.
Есть очень интересные моменты.

[Agapit]

Полная версия (45 минут)

Орион по Л-39

[Agapit]

[Prefect]

Цитата (Agapit @ Мар 28 2021, 13:13)

Наш Охотник, Байкатары из гарматы будет збiваты? Це гарно, хлопцi.

[Arqus]

Цитата (Agapit @ Мар 28 2021, 13:13)

Какой калибр? 30 мм?

[Prefect]

Цитата (Arqus @ Мар 28 2021, 17:36)

Какой калибр? 30 мм?

23мм наверное.

[Agapit]

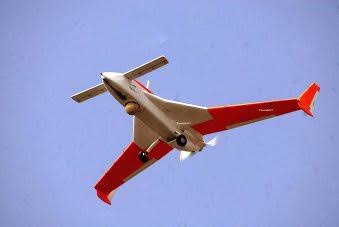

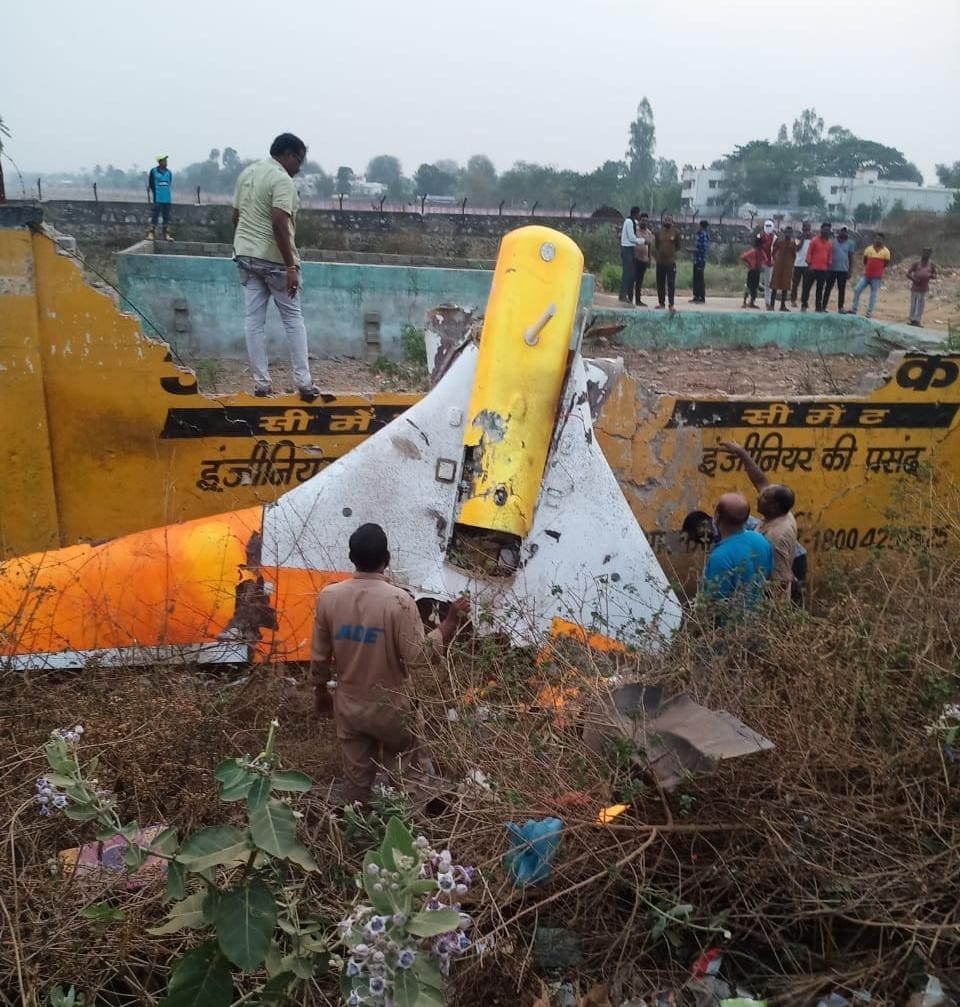

Индусы потеряли что-то типа Rustom-1

[slab105]

Цитата (Agapit @ Мар 28 2021, 13:08)

Полная версия (45 минут)

Орион по Л-39

Все это классно, только знать бы еще наверняка, что уничтожение этого Л-39 имеет какое то отношение к "Ориону"...
ЗЫ. По виду, "новая ракета" сильно напоминает "Корнет"
