Корабли эпохи великих географических открытий, Галеоны и компиная

[Dinaburg]

Одним из крупнейших сражение галеонов считается сражение у острова Мигуэлья,когда после завоевания Испанией Португалии в 1580 году единственной не оккупированной португальской территорией оставались Азорские острова. В 1580 году Франция послала на помощь непокорным островам флот под командованием наемного адмирала Филиппо Строззи (Filipo Strozzi). В ответ испанцы двинули к островам собственный флот под командованием старого флотоводца, капитан-генерала дона Альваро де Базана (Don Alvaro de Bazan, Marquis of Santa Cruz). Два флота встретились в 18 милях от острова Мигуэлья (Miguel) 26 июля. Иногда это сражение называют, в честь порта острова, сражением при Понт-Делгаде (Battle of Punta Delgada). Строззи имел в своем распоряжении 40 кораблей, а Базан — 21 корабль. В каждой эскадре была своя транспортная флотилия. Хотя испанцев было в два раза меньше, Базан сумел ввести свои корабли в бой так, чтобы уравновесить силы. Главный удар нанес 750-тонный галеон Сан Матео, вооруженный 30 орудиями, солдаты которого взяли на абордаж и захватили два неприятельских судна. Благодаря решительным и искусным действиям Базана испанцы выиграли битву и захватили десять французских кораблей. Поражение французов предопределило падение островов.Таким же образом предполагалось действовать и Непобедимой Армаде в 1588 году. Чтобы закончить с испанским абордажем, дополним, что вся абордажная команда испанского галеона вооружалась аркебузами и мушкетами — для огневого боя, и холодным оружием — для рукопашного. Абордажная команда была разделена на две части — в то время как одна, укрывшись за бортом, перезаряжала оружие, вторая вела огонь. Наиболее подготовленная часть солдат (под командованием офицера) ожидала начала абордажа на полубаке, остальные — на квартердеке и полуюте. В течение всего 16-го столетия абордажная тактика испанцев вполне оправдывала себя, — испанцы уверенно господствовали на морях, а их связка «галеон + абордажная команда» прекрасно себя показывала в сражениях против англичан, французов и голландцев, не говоря уже о турках, хотя последние и придерживались сходной тактики (абордажа). Но совершенствование англичанами артиллерии и методов ее применения, особенно проявившееся в нескольких англо-испанских сражениях в конце 1580-х годов, когда британские комендоры просто не допустили испанскую пехоту на палубы своих кораблей, поколебали былое незыблемое могущество Испании. Окончательно перечеркнуло испанское военно-морское владычество гибель почти всех кораблей Армады во время урагана.Но только спустя сорок лет после гибели Армады испанцы решились на модернизацию лафетов своих пушек и разделению личного состава на матросов — управлявшихся с рангоутом и такелажем, канониров — обслуживающих артиллерию, и солдат — участников абордажа. Орудийный расчет у испанцев состоял из шести-восьми человек, над которыми главенствовал комендор, подчинявшийся «capitan de guerra». Т.к. ни о какой унификации артиллерии тогда еще не задумывались, то для облегчения заряжания пушек на борту корабля рядом с орудийным портом, краской наносился калибр соответствующего орудия. Пороховые картузы, доставляемые артиллерийской прислугой из крюйт-камеры, также были соответственным образом помечены. Это, конечно же, доставляло много неудобств и привносило суматоху во время боя.Оправившись от потрясения, вызванного гибелью Армады, испанцы стремились восстановить «статус-кво» и немало в этом преуспели. Так, в 1629 году дон Фадрико де Толедо (Don Fadrique de Toledo) отогнал артиллерийским огнем (!) голландскую эскадру от Азорских о-вов, а затем направился в Вест-Индию и захватил о-ва Сан-Кристобаль (San Cristobal) и Нэви (Nieves) — опять-таки, под прикрытием сильного артиллерийского огня с галеонов. Во время Тридцатилетней войны испанский флот смог обеспечить регулярное снабжение своей армии во Фландрии. Даже после вступления в войну Франции (в 1638 году) ситуация кардинально не изменилась. Так, во время сражения «при Холмах» (Battle of the Downs) у побережья Южной Англии двенадцать испанских галеонов артиллерийским огнем уничтожили, принудили к капитуляции или захватили десять кораблей французской эскадры.Но эта победа оказалась «лебединой песнью» славного века галеонов — уже через двадцать лет галеоны исчезли из списка военно-морских флотов всех морских держав. И Испания здесь не оказалась исключением..." - подробнее см. на : https://ru.wikipedia.org/wiki/%D0%91%D0%B8%...%B0%D0%B4%D0%B0

Присоединённые изображения

[Dinaburg]

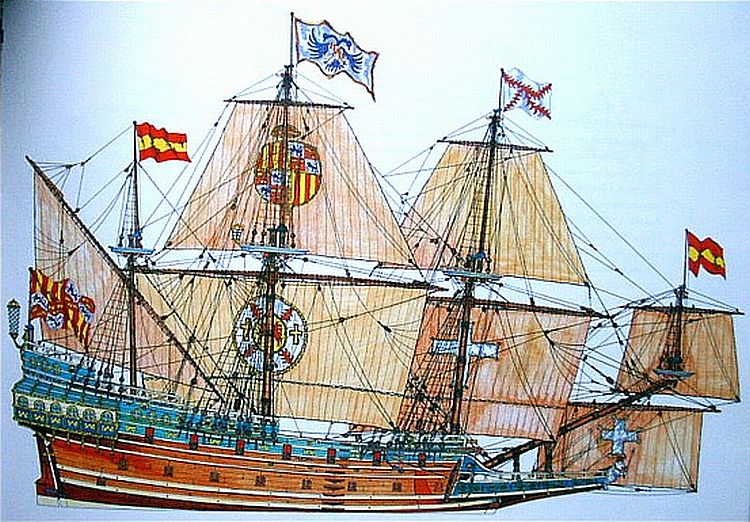

Первоначально галеоны уступали нао по размерам, которые были достаточно скромны (грузоподъемностью в 120 испанских тонн), что косвенно указывает на возможность их передвижения под веслами в прибрежных водах. Но уже в 1536 и в 1543 годах последовали решения Мадридского двора, согласно которым размеры и огневая мощь галеонов существенно возрастали — до 400 тонн включительно. К 1570 году грузоподъемность в 500 тонн становится для галеонов обыденной, а ко времени Армады (1588 г.) испанская корона могла уже снарядить для экспедиции «усмирения» Англии три 1000-тонных и восемь 800-тонных левиафанов. После гибели Армады и последовавшего после этого кризиса в испанском кораблестроении размер галеонов опять уменьшился до 500 тонн и оставался таковым вплоть до окончания «эры галеонов» в конце XVII столетия.Вместе с увеличением размеров галеонов возрастало и их общее количество. Галеон окончательно вытеснял со своей «ниши» все остальные классы кораблей. Более того, подражать Испании в строительстве новомодных галеонов стали и другие страны. И вот уже вместо привычных каравелл, карак и прочих творений раннего средневековья к 1545 году галеоны обосновались в английских, шотландских, французских, португальских и фламандских флотах.Сам процесс строительства этих кораблей в Испании был регламентирован инструкциями Мадридского двора. Каждый аспект проекта, выбора материалов и собственно строительства был жестко определен — от угла наклона ахтерштевня до промежутка времени, в течение которого находился в пути от места заготовки до верфи корабельный лес.До конца XVI столетия кораблестроение было основано на личном опыте, глазомере и интуиции. После 1580 года были определены первые эмпирическо-математические принципы кораблестроения, и судостроителей обязали придерживаться их. Основополагающим для строительства галеона стало измерение длины кильбалки. В зависимости от ее размеров уже устанавливалось количество шпангоутов, кривизна и изгиб корпуса, толщина палуб и наружной обшивки и т.д. В крепеже корпуса стали использоваться железные конструкции.Толщина корпусной обшивки галеона возрастала по мере приближения к килю. Щели между досками затыкали пеньковыми волокнами и просмаливали, стараясь обеспечить необходимую водонепроницаемость корпуса. Для корпусов галеонов, предназначенных для плавания в южных морях, применяли дополнительную защитную наружную обшивку, отделенную от основной обшивки просмоленной парусиной. И последним ухищрением, направленным на сохранение подводной части корпуса, было нанесение на нее слоя растительного или животного жира.Позолота наносилась на носовую фигуру и на кормовой балкон. Остальные части корпуса красились обычно в черный цвет и охру, но также использовались красный, желтый, синий и белый цвета. На каждую мачту поставлялся свой флаг, обычно — с королевским гербом.В XVI веке Испания имела два главных кораблестроительных центра — верфи Ла-Коруни на севере Страны Басков и верфи в Кадише и Севилье на южном побережье Андалузии.После 1610 года испанцы получили возможность строить галеоны в Новом Свете — на верфях Гаваны, где в первой по ловине XVII века и была построена большая часть галеонов использовавшихся для связей с Индией. Также корабли такого класса могли строиться и на верфях Картахены, но они в основном использовались для ремонта и строительства мелких кораблей. Лучшими стапелями обладали верфи в Бильбао, xoтя использовавшаяся там древесина (дуб) уступала превосходному красному дереву, который применялся на кубинских верфях. Но тут уже на главенствующие позиции выходили многовековые традиции кораблестроения в Бильбао, хорошее местное железо и тот факт, что Бильбао был признанным центром производства пушек. Также в его пользу были устойчивые связи с Северной Европой, гарантирующие поставки хвойного строевого леса для мачт и обилие материала для парусов, такелажа и пр.Во времена Филипа IV изменились принципы кораблестроительной политики Мадрида. Если раньше этим всецело занималось государство, то теперь галеоны строились частными судостроителями по заказу королевского двора на королевских же верфях. Испанская корона получала корабль от судостроителя в виде «полуфабриката», и после этого продолжался процесс достройки, который иногда длился столько же, сколько и сама постройка — до двух лет. Этот процесс включал в себя установку артиллерии, навигационных инструментов, фонарей шлюпок и собственно художественное оформление корабля. Отношения между титулованным заказчиком и судостроителям складывались непросто, большинство верфей располагалось под открытым небом, а их техническое оснащение оставалось примитивным на протяжении веков. Сроки строительства не выдерживались. Из-за этого иногда между государством и строителями возникали судебные тяжбы, как в случае с галеоном «Nuestra Seniora de Atocha», построенного в Гаване, которая продолжалась много лет, пока в 1622 году галеон не погиб во время шторма.

Присоединённые изображения

[Dinaburg]

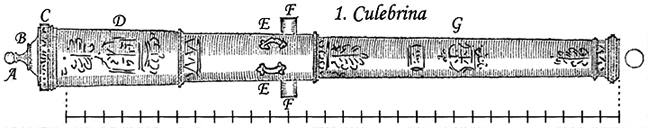

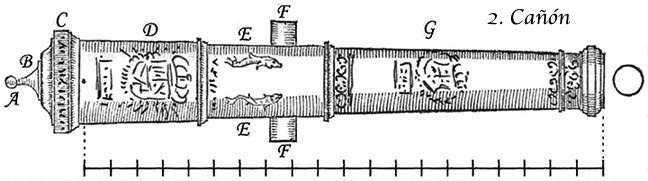

Артиллерийское вооружение галеона обеспечивалось Короной, ее литейными заводами и пороховыми мануфактурам а это означало, что королевские администраторы должны были предоставлять детальные отчеты относительно пушек, пороха, ядер и т.п. Только в 1633 году было разрешено производство пороха на частных предприятиях. Законодательно, с 1552 года, устанавливался калибр пушек, число людей в обслуге, запасы пороха на одно орудие и т.п. Весь арсенал размещался на корабле только на одно плавание — после его завершения следовало разоружение корабля и разгрузка его боеприпасов — с размещением на Королевских складах и арсеналах. Это тяжелая и трудоемкая процедура, однако, позволяла с наибольшей эффективностью использовать всю артиллерию Короны и наилучшим образом вооружать каждый конкретный корабль для выполнения определенной ему задачи. С другой стороны, эта процедура, безусловно, снижала боеготовность корабля. Кроме пушек собственного производства, испанцы использовали артиллерию, произведенную в Северной Италии, Фландрии и некоторых центральногерманских княжествах. Чтобы не зависеть от импортных поставок стратегического товара, Корона в начале XVII века построила еще два больших завода: в Севилье — в 1611 году, производящего бронзовые пушки, и в Сантандера — в 1622, выпускающего наиновейшие чугунные. Уже к 1630 году импорт артиллерийского вооружения был практически прекращен.На испанских галеонах использовалось несколько типов артиллерийского вооружения: canones, culebrinas, sacres, pedrero, bombardettas и versos. Из них к началу XVII столетия, практически вышли из употребления pedreros, стрелявшие каменными ядрами — отчасти из-за высокой стоимости обработки камня. Короткие бочкообразные versos, предназначенные для уничтожения живой силы противника при стрельбе «в упор», также постепенно изымались из королевских арсеналов, т.к. имели очень маленькую зарядную камеру, малый заряд пороха и, соответственно, — ничтожную дальность эффективной стрельбы, что при возросших дистанциях боя уже не могло устроить военных.Вombardettas, представлявшие из себя казнозарядные орудия, собранные из полос кованного железа, состояли на вооружении испанской монархии с начала XV века, и в эпоху расцвета галеонов были уже безнадежно устаревшим типом артиллерийского (или лучше — метательного?) вооружения. Хотя они и сошли со сцены вместе с галеонами только в конце XVII столетия, но только из-за того, что в свое время их было сделано очень много, а выбросить этот псевдоартиллерийский хлам испанским донам было жалко. Наиболее современные canones и culebrinas, являющиеся классическими дульнозарядными пушками, также конструктивно отличались между собой. Canones имели больший калибр, были тяжелее и короче, и предназначались, в основном, для разрушения корпусов вражеских кораблей.Соответственно, culebrinas были легче, поворотливее, если так можно сказать, и имели более длинный ствол, что предопределяло их применение против парусов, такелажа и живой силы противника, расположенной на открытой верхней палубе. Sacres представляли собой, по сути, орудийные стволы (без лафета), крепившиеся на штыре на верхней палубе судна, и чем-то напоминали английские фальконеты, пригодные разве что к стрельбе по шлюпкам или толпе индейцев. Вопросов веса и размера ядер, величины порохового заряда и т.п. мы в этой статье касаться не будем, т.к. в этом вопросе у испанцев царила полнейшая анархия, и оснащение каждого конкретного корабля (под каждый конкретный набор установленного на нем артиллерийского вооружения!) представляло просто титаническую задачу! Нетрудно понять теперь, почему испанцы всегда недолюбливали артиллерийский бой «на дистанции» (50... 100 м!), а отдавали предпочтение абордажным схваткам, где толедская сталь палашей и кирас родственников Дон Кихота могла посрамить наследников Робин Гуда.Считается, что обычный 500-тонный галеон нес на борту 18 пушек, а его более крупный 750-тонный собрат — до 30 пушек. Из описания же корабельного состава Армады известно, что двадцать два галеона из ее состава имели «серьезное» артиллерийское вооружение. Так восемь «500...600-тонников» несли примерно по 24 орудия, еще восемь «700...850-тонников» имели на борту по 30.. .40 орудий, а три гигантских (по меркам того времени) 1000-тонных галеона могли обрушить на противника огонь из 50 орудий. Три галеона меньшего размера (250...300 тонн) несли на борту до 20 пушек. Это возможно объяснить тем, что карательная экспедиция Медины Сидоньи на Британские острова как это прекрасно понимали в Мадриде, не была похожа на «прогулки» Кортеса или Писарро против инков или ацтеков, и потому доны готовились серьезно.Типичное вооружение «Nustra Stnora de Atocha», 500-тонного испанского галеона, построенного в 1618 году, состояло из двадцати орудий: 2 — canones, 14 — culebrinas и 4 — sacres. Первые два типа орудий устанавливались на единственной орудийной палубе в середине судна, а последние «украшали» носовую часть.В целом следует отметить, что артиллерийское вооружение галеонов следует признать достаточным (но не чрезмерным) для своего времени и техусловий, в которых им приходилось воевать (против берберийских пиратов, турецких галер, малайских пирог или пиратских шхун), но они, конечно же, ничего не могли сделать с линейными кораблями, начало которым положила Англия закладкой своего «Sovereign of the Seas» в 1636 году.

Нажмите для увеличения

[Dinaburg]

Расцвет галеонов был связан, как это ни покажется странным, с указом Мадридского двора от 1626 г., который требовал, чтобы все торговые операции в Атлантике осуществлялись только в составе конвоев. Надо сказать, что еще в 1522 году судовладельцы Севильи стали просить у короля защиты от участившихся случаев нападений на суда, следовавших от Азорских островов. Этим же указом король Испании постановил, что все металлические деньги (и слитки драгоценных металлов) должны были доставляться в метрополию только на военных кораблях. Лучше галеонов выполнить эту задачу не мог никакой другой тип корабля.С 1555 года участившиеся случаи пиратского нападения вынудили установить минимальный размер конвоя — четыре грузовых нао в сопровождении одного галеона. Полтора столетия отлаженная система испанских конвоев обогащала испанскую монархию двумя конвоями в год, снаряжаемых в Севилье. Первый, отправляясь в апреле из Севильи, направлялся к побережью Новой Испании (Мексика) с заходом на Канарские острова, загружался мексиканским серебром и восточными специями, перезимовывал в Гаване и возвращался в Испанию в октябре следующего года. Маршрут второго конвоя пролегал к Карибскому побережью Нового Света, где тот собирал перуанское серебро, перезимовывал в Картахене, и после посещения Гаваны возвращался в ноябре.Остальные галеоны, не входящие в состав конвоя, не сопровождали «купцов» через весь Атлинтический океан. Называясь «Armada de la Guardia», они обычно сопровождали драгоценный груз только в опасных водах Карибского моря, а после выхода торговцев в Атлантику — возвращались в Гавану. Причем, интересный факт, — во флот, обеспечивающий охрану драгоценных грузовых нао в карибских водах, обычно назначались галеоны «second hand» — устаревшие, с худшей артиллерией и командой, и т.п. В отличие от них, сформированный в 1580 году «Armada del Mar Осеаnо» имел своим ядром корабли португальской эскадры — главной ударной силы испанского флота — и возглавлялся «лицом королевской крови». Базировался этот флот, обеспечивающий господство Испании в Европе, в портах Севильи, Кадиса и Лиссабона.Галеоны оказались весьма универсальными кораблями — они могли «работать» и в составе больших эскадр (типа «Непобедимой Армады»), и в составе маленьких флотилий, выступали в качестве транспортеров золота и серебра и служили охраной драгоценных американских конвоев. И никогда они не были «мальчиками для битья» из пиратских сказок и приключенческих романов, какими мы их привыкли видеть. Так из 120 кораблей Армады, вторжения которой со страхом ожидала вся Англия, было немногим более двадцати галеонов, составлявших ее боевое (не транспортно-десантное) ядро! И этого количества было достаточно для того, чтобы Говард Эфингемский возносил горячие молитвы к Богу, могущему спасти (и спасшему!) Британию от испанской короны (и инквизиции!). Вообще, галеоны частенько выступали как носители и олицетворение всей военно-морской мощи Испании, придавая боевую устойчивость тем эскадрам и соединениям, в которых они состояли, пока военно-морская революция, вызванная появлением линейных кораблей, не опрокинула их значение.

Нажмите для увеличения

[Dinaburg]

Испанцы в течение всего времени владычества галеонов на морях не относились серьезно к их артиллерийской мощи, считая артиллерию чем-то вспомогательным (в отличие от абордажной команды), используя ее не для сокрушения корпусов неприятельских кораблей, а для уничтожения неприятельских матросов и солдат перед началом рукопашной схватки. Испанские пушки устанавливались на сухопутных двухколесных лафетах, которые исключали возможность маневрирования артиллерией во время боя. Перейти на общепринятые в Европе четырехколесные лафеты испанцев вынудил ряд тяжелых поражений в артиллерийских дуэлях — но только лишь после 1620 года, когда первенство Англии в кораблестроении и морской артиллерии стало очевидным. Скорострельности и артиллерийской выучке своих солдат испанцы также не уделяли должного внимания, в силу того, что после первого залпа, сделанного с расстояния 30.. .50 метров, галеон старался как можно быстрее «навалиться» на борт вражеского корабля, а там уже в дело шли палаши и пики... Надо сказать, что долгое время такая тактика была оправдана, прежде всего из-за несовершенства первых пушек. Так, в сражении против французов при Азорских островах в 1582 году (Battle of the Azores), испанские абордажные команды в короткой схватке смогли захватить практически все корабли, составлявшие ядро французской эскадры, и обеспечить победу.Приложение : Французские и испанские галеоны в Неаполитанском Заливе. Торжества по случаю второго бракосочетания короля Испании Филиппа V (гравюра того времени)

Нажмите для увеличения

[Dinaburg]

Большую часть того времени, когда галеоны составляли основу испанского флота, действовал королевский указ, который увязывал количество членов экипажа судна с грузоподъемностью самого судна в пропорции 1:1 (1 человек = 1 тонна). Однако частые войны и нехватка людских ресурсов уже к 1550 году привели к новому правилу «1 человек = 5,5 тонны груза», а в 1629 году — «1 человек = 6,25 тонны». Таким образом, средний 500-тонный галеон имел на своем борту примерно следующий состав экипажа: 15 офицеров, 45 матросов, 10 слуг и 20 солдат, причем количество солдат могло быть увеличено в несколько раз — в зависимости от рода задачи, для выполнения которой снаряжался корабль. Командиров на галеоне было... два(!). Первый, называемый «capitan de mar», обычно был профессиональным моряком, но не имел никакой власти над войсками, пассажирами или грузом, даже если он и являлся представителем знати или высокопоставленным чиновником. Второй капитан, «capitan de guerra», назначался из офицеров сухопутной армии или из представителей судовладельца. Солдаты не являлись частью корабельной команды, а служили военной опорой для офицеров и охраняли дисциплину на корабле. Во время стоянки корабля в порту солдаты подчинялись губернатору города.

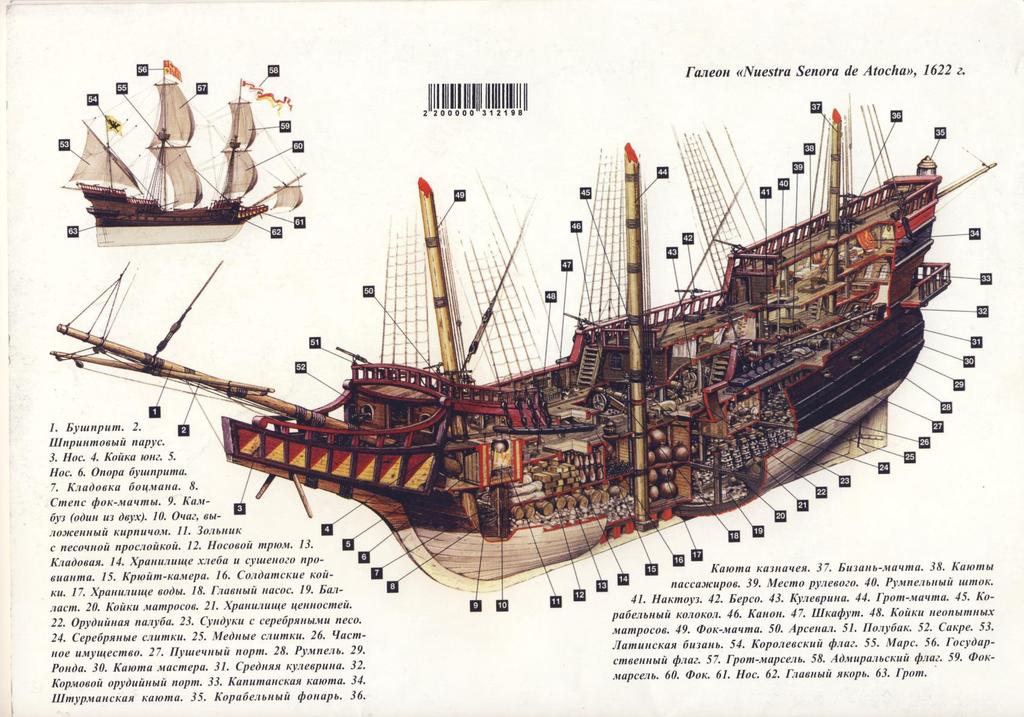

Место на борту испанского галеона было чрезвычайно ограничено. Классический 450-тонный галеон начала XVII столетия «Nuestra Senora de los Tres Reyes», построенный в 1628 году, имел главную палубу размером 29,9x9,6 м. при более чем 200 человек команды (в перегрузочном варианте), что составляет всего 1,4 кв.м на человека. Конечно, для капитана и представителей знати условия были более-менее сносными. Каюта капитана находилась в корме, в надстройках верхней палубы. Каюта лоцмана находилась в кормовом пространстве палубы полуюта. Каюта судовладельца располагалась палубой ниже, возле рулевого отделения. Капеллан имел свою каюту, расположенную в палубных надстройках. Старшие офицеры имели довольно таки просторные помещения для своих нужд, в то время как младшие офицеры и пассажиры должны были тесниться во временных спальных местах, отделенных от остального корабля занавесками и временными перегородками. Спальные места команды находились на нижней палубе, но многие предпочитали «квартироваться» на верхней палубе, среди надстроек, между грот- и бизань-мачтами, или же — на квартердеке. Начальство этому, как правило, не препятствовало, т.к. это позволяло максимально быстро, в случае внезапной опасности от пиратов мобилизовать команду. Матросы-ученики спали на нижней палубе, в носовой части корпуса — между носовой оконечностью и фок-мачтой. Пассажиры располагались... где Бог даст, т.е. где придется. Солдаты имели свое особое место — по правому борту нижней палубы. Ясное дело, что в таких нечеловеческих условиях проблемы гигиены и санитарии решались на весьма примитивном и совершенно недостаточном уровне — эпидемии были постоянным спутником галеонов. Достаточно сказать, что спальное место корабельного врача находилось прямо посреди сундуков с лекарствами! Также, часто на кораблях перевозили домашний скот — быков, коз, свиней — в качестве провизии. Крысы были постоянными спутниками — так в 1622 году, во время стоянки в Гаване с грузом сокровищ, на галеоне «Nuestra Senora de Atocha» было убито более тысячи крыс!
Чтобы служить в таких условиях на кораблях, перевозящих слитки золота, надо было быть очень терпеливым человеком. Или очень бесправным.

Нажмите для увеличения

[Dinaburg]

"..В конце XVI — начале XVII века наметились две генеральные линии развития галеонов — англо-датская и испано-портутальская. Галеоны северной Европы были более быстроходны и лучше подходили для артиллерийского сражения. Корабли южной Европы продолжали нести архаичные башеноподобные структуры в носовой части корабля — это объяснялось традиционным предпочтением испанцев к абордажной схватке, и, соответственно, возможным использованием кормового и носового возвышения для обстреливания противника. Взаимное соперничество продолжалось до 30-х годов XVII века, после чего преимущество англо-голландской системы стало неоспоримым. Испанцы поспешили «вскочить в уходящий поезд» (пардон - в уплывающий галеон), но тем самым подписали приговор самому классу галеонов, т.к., после плавной трансформации английский галеон перешел в совершенно новый класс кораблей — линейных. По иронии судьбы, самым известным галеоном стал... английский «Золотая лань» сэра Френсиса Дрейка, Пирата Ее Величества, вторым (после Магеллана) совершившим кругосветное путешествие в 1577-1580 гг., в ходе которого он беспощадно грабил испанские колонии и торговые суда. И именно с беспримерной «кругосветкой» Дрейка многие связывают начало заката испанской Империи, потому что безнаказанный вояж Дрейка (а Испания, требовавшая его казни или выдачи, была возмущена присвоением Дрейку рыцарского звания) спровоцировал принятие Испанией решения о вторжении на Острова и подготовке Непобедимой Армады. Гибель Армады повлекла с собой и угасание империи. Империи, созданной галеонами..." - Павленко С. Б.,http://www.nauka-tehnika.com.ua/nt/article/ispanskie-galeony .Приложение : испанский галеон на гравюре Альбрехта Дюрера.

Присоединённые изображения

[Dinaburg]

Грузоподъёмность галеонов, ходивших в Атлантический океан, была равна примерно 600 тонн. Манильские галеоны (исп. Galeones de Manila-Acapulco) были крупнее, шире, грузоподъёмность некоторых достигала 2000 тонн.В зависимости от водоизмещения галеоны строились с числом палуб от двух до семи. Борт судна от киля к грузовой ватерлинии имел большой развал, а к верхней палубе — завал. При этом решалось несколько задач: увеличивалась грузоподъемность, затруднялся переход с судна на судно во время абордажа, повышалась остойчивость, так как орудия перемещались ближе к диаметральной плоскости судна и тем самым уменьшался кренящий момент; смягчалась сила удара волн о борт, поскольку волна отражалась вверх, и корпус не испытывал её прямого удара.Среди недостатков галеона следует отметить низкую скорость, трудность управления и неспособность идти прямо против ветра или в крутой бейдевинд. Пиратские корабли были более быстроходными и отличались хорошей маневренностью, но размеры галеона и наличие многочисленной тяжёлой артиллерии делали прямую атаку на него довольно трудной задачей.

Нажмите для увеличения

[Эмден]

Часто флагманский корабль X. Колумба называют каравеллой, но это не соответствует действительности.
В своих дневниках великий мореплаватель не раз высказывал сожаление по поводу плохой маневренности «Санта-Марии», которую он называл «нао» (лат. «navis» — судно).
На основании анализа многочисленных рисунков и весьма скудных данных, которые содержались в судовом журнале X. Колумба (точнее, в дошедшей до нас его копии), можно предположить, что парусное вооружение «Санта-Марии» состояло из прямого грота, прямого фока и трапециевидных марселей над ними, косого паруса на бизани и блинда под бушпритом.
В носовой части и корме имелись надстройки. Таким образом, по своему парусному вооружению и другим параметрам «Санта-Мария» может быть отнесена не только к нао, но и к караккам.
Усредненные данные размерений судна следующие: длина 23 м, ширина 6,7 м, осадка 2,8 м, водоизмещение 237 т (грузоподъемность 100 т).
Вооружение состояло из четырех 20-фунтовых, шести 12-фунтовых, восьми 6-фунтовых, а также нескольких более мелких пушек (шпрингалов) и мортир и около сотни тяжелых однофунтовых мушкетов. Экипаж 90 человек.

[Эмден]

галеоны.

[Dinaburg]

Бой между английским линейным кораблем "Центурион" и испанским галеоном "Акапулько" у мыса Эспириту-Санто (Филиппины). New and Complete Collection of Voyages and Travels. Лондон, 1785

Нажмите для увеличения

[Dinaburg]

Поначалу хольк представлял собой увеличенный когг. Он нес от одной до трех мачт, имел большие полубак и полуют. Во второй половине XV века хулк приобрел много индивидуальных черт, правда, позаимствовав их у средиземноморских. Постепенно хольки вытеснили когги с морских просторов, но и сами они были в свой черед вытеснены. Известно несколько модификаций холька. В сущности, они являются модификациями караки. На первых двух своих мачтах карака несла марсель. На трех мачтах она несла пять парусов, тогда как хулк, подобно коггу, имел только два прямоугольных паруса и один парус латинский. Но общая площадь парусов хулка была такая же, как и у караки. Площадь его главного паруса составляла 175 м2, другие два паруса - по 45 м2 каждый. По размеру эти корабли, карака и хольк отличались из-за различий наружной обшивки: обшивка встык, которую имели когг и хольк, не позволяла брать на борт больше 400 тонн груза, тогда как обшивка внахлест позволяла брать 800 тонн. Брусы обшивки внахлест обеспечивали большую водонепроницаемость бортов, они прочнее соединялись со шпангоутом, так что такое судно можно было строить и больших размеров. Для крупных судов обшивка бортов встык оказалась явно негодной. В XV веке вся Северная Европа уже перешла на обшивку корабельных бортов внахлест. Гданьские хольки, как сообщает история, во второй половине XV века брали на борт от 800 до 900 тонн груза, а это говорит о том, что они обшивались внахлест. Если учесть, что основным грузом этих судов была соль из Бискайского залива и что они довозили ее в целости, говорит о высокой степени герметичности, которая может быть достигнута только при обшивке внахлест. Но обшивка внахлест требовала увеличения прочности каркаса судна, то есть его проектирование должно было осуществляться уже на новых концепциях. Прежде всего появился рамный шпангоут как одно из главных условии усиления прочности каркаса. Некоторые специалисты полагают, что не карака была предшественником холька и когга, а именно когг стал прообразом караки, после того как появился в водах Средиземного моря во время крестовых походов. Хольк был вооружен четырнадцатью пушками, размещенными на носу, на корме средней части, так что он был способен вести огонь вперед, назад и в обе стороны.

[Dinaburg]

Когг мог быть и с двумя мачтами.

Присоединённые изображения

[Dinaburg]

Датский боевой корабль.Переходный тип от когга к хольку.

Присоединённые изображения

[Dinaburg]

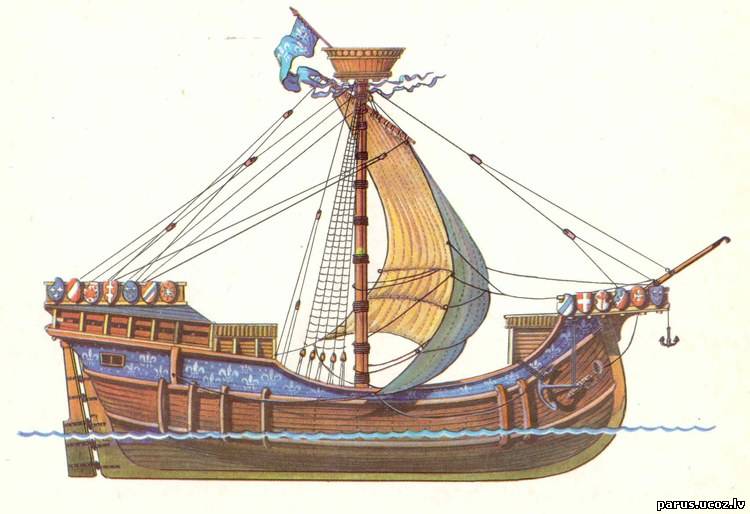

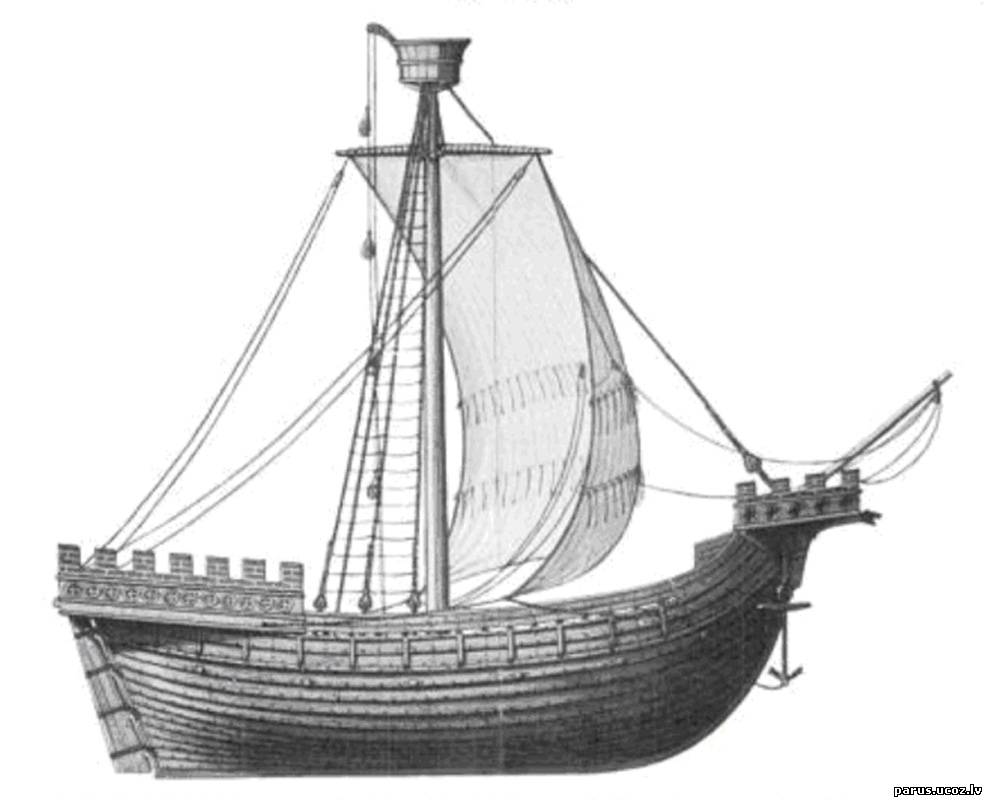

Типичный когг - ганзейский.

Присоединённые изображения

[Dinaburg]

Французский хольк.

Нажмите для увеличения

[Dinaburg]

Английский хольк, но есть явная клинкерная обшивка , форма якоря близка по форме к адмиральской, форма пера руля от голландцев, форштевень изогнут круто вверх, ворст на вантах.Своеобразие может быть продиктовано местными традициями в судостроении,инициативой кораблестроителей или наоборот - заимствованиями.

Нажмите для увеличения

[Dinaburg]

Ганзейский хольк - трёхмачтовый.Фактически,переходный тип к каракке.

Присоединённые изображения

[Dinaburg]

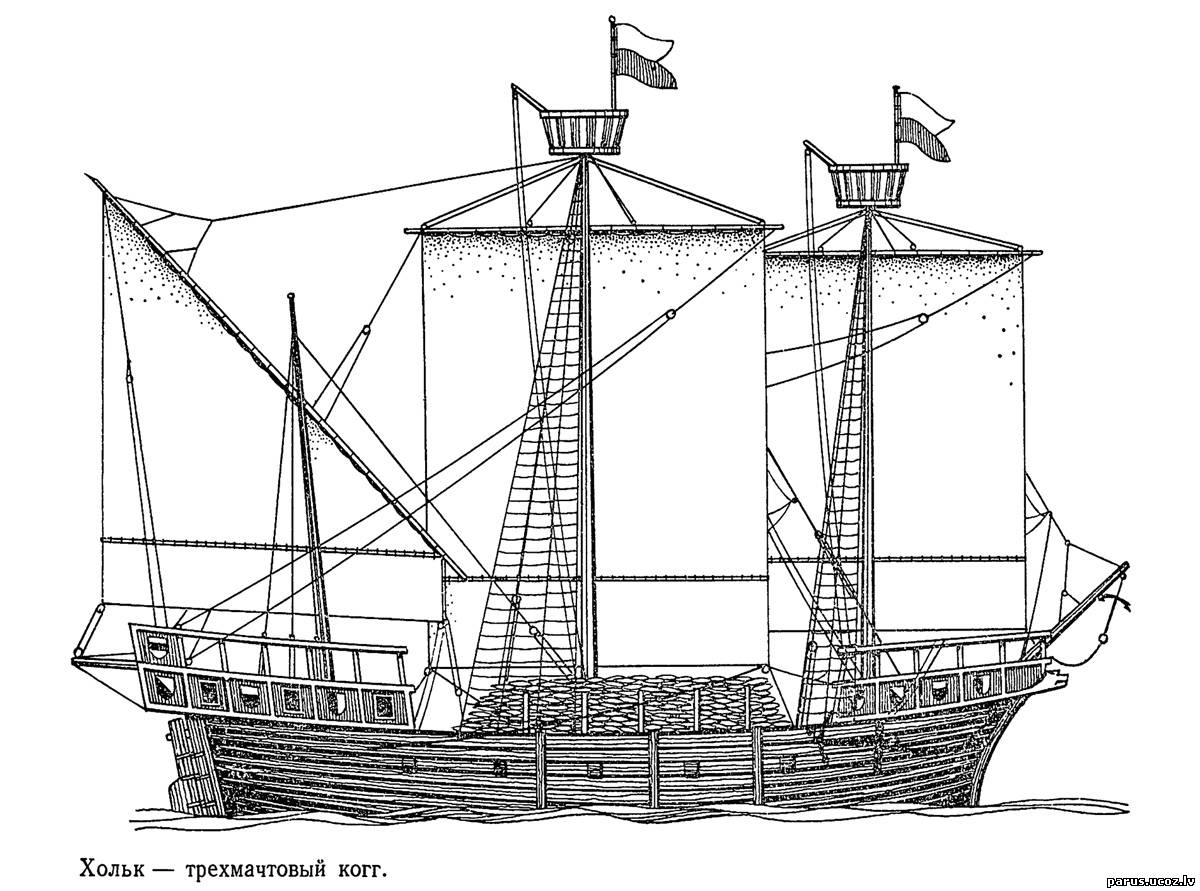

Хольк - трёхмачтовый когг.

Нажмите для увеличения

[Dinaburg]

Средиземноморская каракка.Вообще,каракка имеет арабское происхождение, а ее прототипами были легкие торговые парусники. Латинское парусное вооружение и наличие весел в целом было характерно для средиземноморских судов, сказывался также опыт античных судостроителей. Скажем, венецианские торговые суда достаточно долгое долгое время напоминали таковые эпохи позднего Рима. Когг - изобретение народов северной Европы, в его конструкции во многом использовали опыт норманнских судостроителей (те же драккары и кнорры с их прямыми парусами и клинкерной обшивкой), т.е. когг и каракка - несколько разные вещи.Корабелы разных стран заимствовали удачные решения друг у друга, получая уже более знакомые нам суда.Плюс ко всему,были такие достаточно расплывчатые термины как "неф" и "нао",скорее всего, некоторые из таких судов были нефами.
